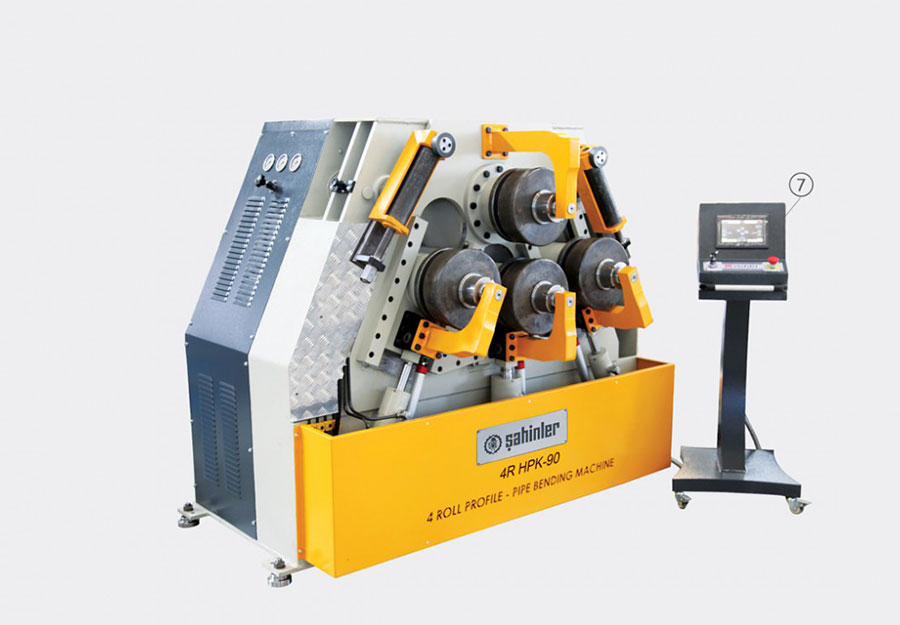

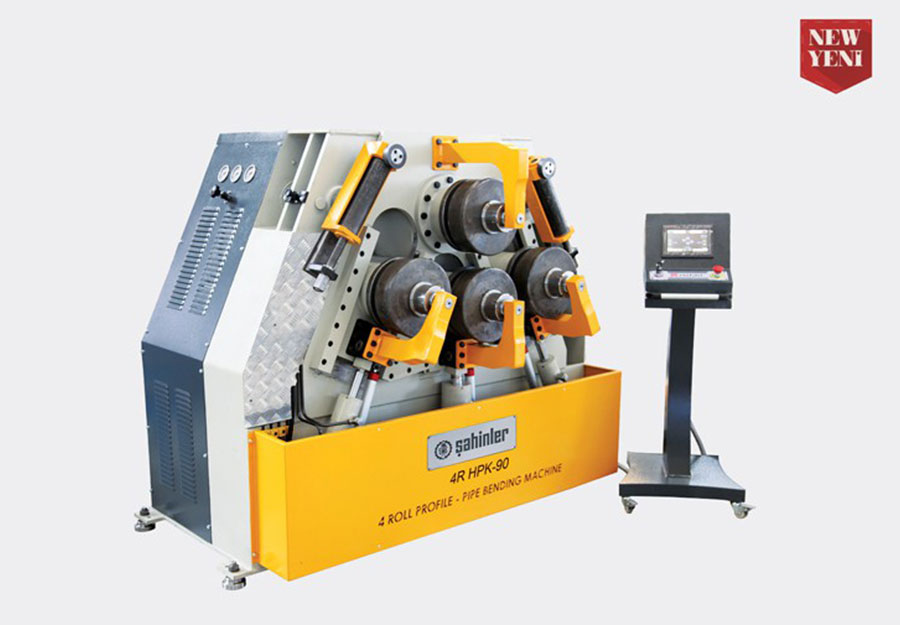

4R HPK 90 Profil ve Boru Kıvırma Makinası

Üst Top ve Yan Toplar Hidromotor ve Planet Redüktör Dönüş Tahrikli, Alt Top Avaredir.

İşlemlerde çok daha kısa düz kenarlar. Boru ve Alüminyum profillerde çok daha başarılı kıvırma operasyonu. Geniş mesafeli yan toplar ve buna bağlı olarak büyük çaplarda daha yüksek kapasite imkanı. NC kontrol ünitesi ile daha yüksek verim. Özel uygulamalar için daha fazla aparat ve aksesuar imkanı.

		4R HPK 90
No.	Profil Tipi	Ölçüler	Kıv. Çapı	Açıklama
1		100×20 80×20 30×10	2000 800 300	Standart Valsler
2		125×25 60×5	600 300	Standart Valsler
3		45×45 15×15	500 380	Standart Valsler
4		Ø 50 Ø 15	500 380	Özel Valsler
5		Ø 100×2,5 Ø 15×1	1200 380	Özel Valsler
6		Ø 3”x5,48 Ø 1/2”x2,77	800 380	Özel Valsler
7		80x25x3 25x15x2	800 350	Özel Valsler
8		70×3 25×2	1300 400	Özel Valsler
9		80x80x8 30x30x3	800 450	Özel Valsler
10		70x70x7 30x30x3	700 450	Özel Valsler
11		80×9 25×3,5	800 280	Standart Valsler
12		70×8 25×3,5	800 280	Standart Valsler
13		80×9 30×4	800 300	Özel Valsler
14		UPN 140 UPN 120 UPN 100	1600 900 600	Standart Valsler*
15		UPN 140 UPN 120 UPN 100	1600 1000 800	Standart Valsler*
16		IPN 120 IPN 80	600 400	Özel Valsler*
* Özel pul gerekebilir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir. Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

MODEL		4R HPK 90
Vals mil çapı	mm	90
Vals topu çapları	mm	260
Mil Uzunlukları	mm	160
Kıvırma Hızı	d/dk rpm	6,37
Tahri̇kli̇ top adedi	ad./pcs.	3
Yan dayama eksen adedi	ad./pcs.	2
Motor gücü	kW	5,5
Maki̇na ağırlığı (Standart)	kg	2800
Maki̇na ölçüleri ̇(UxGxY)	mm	1700x1450x1200
Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

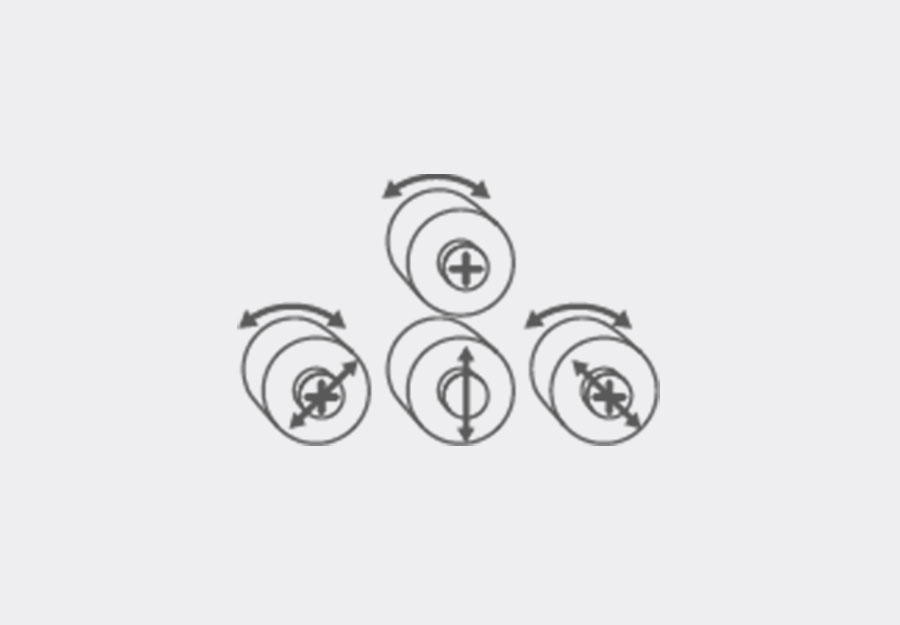

4 Top kıvırma

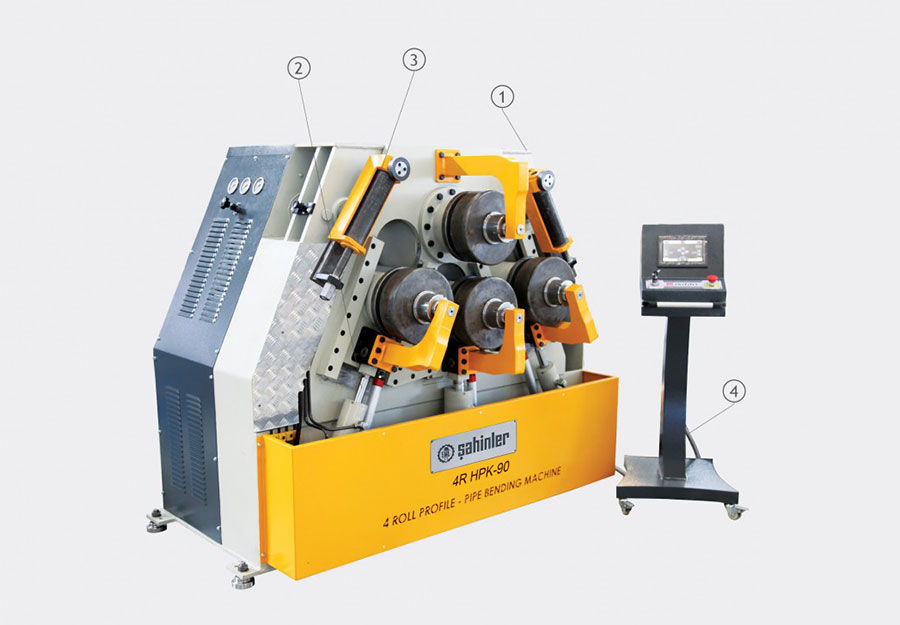

1 Çelik konstrüksiyon gövde90 ve 110 Çaplı modellerde 3 Top Tahrik, 70 Çaplı modelde 2 Top tahriklidir

Yüksek dirençli sertleştirilmiş, parlatılmış millerStandart toplar (4’lü 1 takım)

Toplar sertleştirilmiş ve kaplanmıştır.

2Alt ve yan miller hidrolik olarak aşağı-yukarı hareketli

Yatay ve dikey çalışma pozisyonu

370 çaplı Modelde 1+1 eksenli, 90 ve 110 çaplı modellerde 3+3 Eksenli yan dayamalar

4Hareketli kumanda paneli

Kullanma kılavuzu
